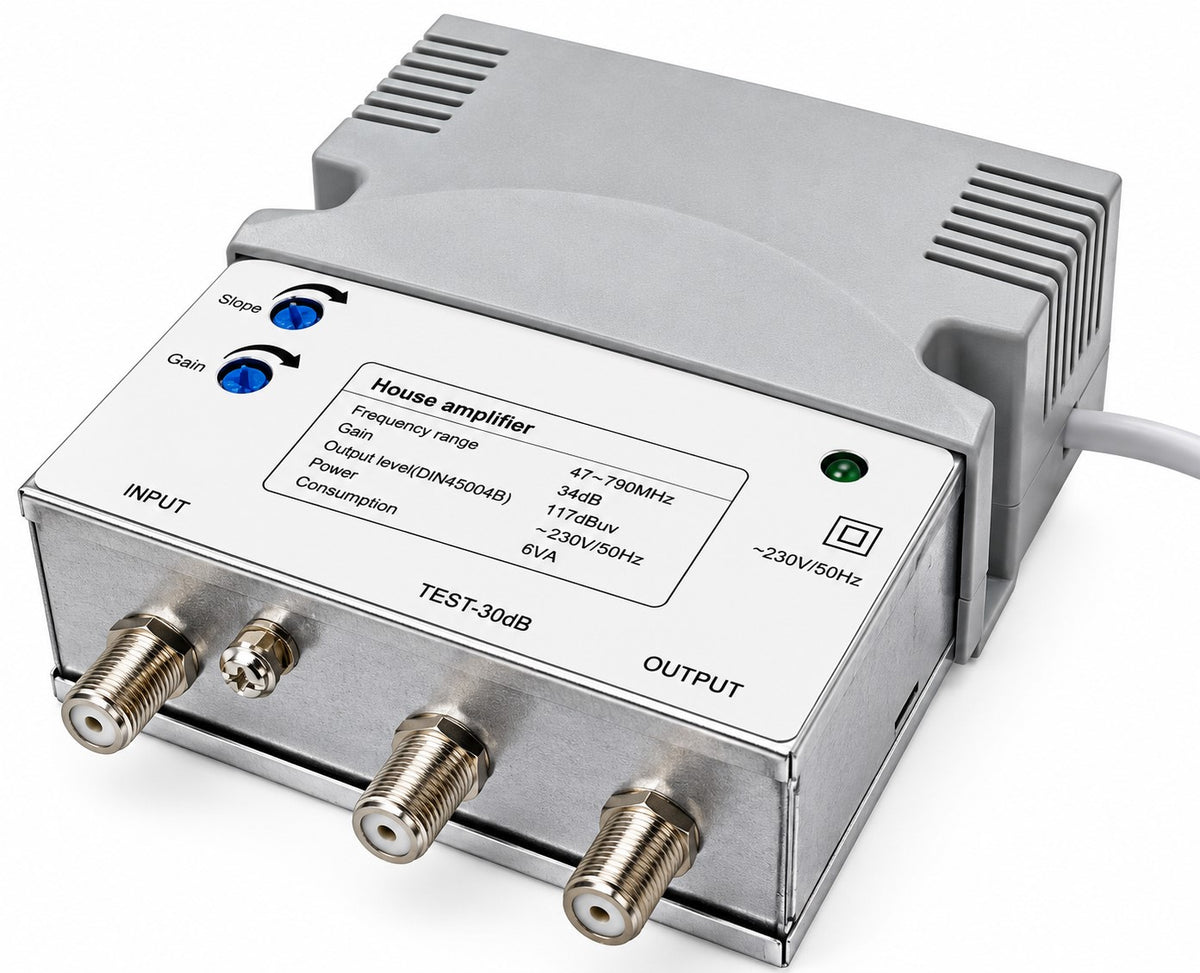

📡 Amplificador de TV de Banda Ancha – Para Instalaciones Colectivas Pequeñas y Medianas

Este amplificador de TV de banda ancha está diseñado para mejorar y distribuir la señal en instalaciones colectivas de televisión pequeñas y medianas, proporcionando un nivel de salida adecuado cuando la señal necesita amplificación antes de su distribución.

Compatible con señales de televisión digital terrestre (TDT) y sistemas de TV dentro de su rango de frecuencias, incorpora ajuste de ganancia y regulación de pendiente, permitiendo adaptar el nivel de señal a las características de cada instalación.

📺 Amplificación regulable hasta 34 dB

✔️ Ganancia ajustable de 14 a 34 dB.
✔️ Banda de trabajo de 47 a 790 MHz.
✔️ Nivel máximo de salida de 117 dB µV.
✔️ Impedancia de 75 Ω.
✔️ Adecuado para instalaciones de distribución de señal de TV.

La regulación de ganancia permite ajustar la amplificación evitando aplicar más nivel del necesario a la instalación.

🎚️ Regulación de pendiente

Incorpora un control independiente de pendiente (Slope) que permite compensar las diferencias de nivel entre las frecuencias de la banda.

✔️ Ajuste de pendiente de hasta 18 dB.
✔️ Control de ganancia (Gain) independiente.
✔️ Facilita la adaptación del amplificador a diferentes instalaciones y longitudes de cable.

🔍 Salida TEST -30 dB

Dispone de un práctico conector de prueba TEST -30 dB, especialmente útil durante la instalación y mantenimiento.

✔️ Permite realizar comprobaciones de señal.
✔️ Facilita las tareas de ajuste y diagnóstico.
✔️ Evita tener que desconectar la salida principal para efectuar determinadas mediciones.

🏢 ¿Para qué sirve?

Este amplificador está especialmente indicado cuando es necesario elevar y ajustar el nivel de una señal de TV existente antes de distribuirla.

✔️ Instalaciones colectivas pequeñas y medianas.
✔️ Comunidades y pequeños edificios.
✔️ Viviendas con varios puntos de televisión.
✔️ Instalaciones con repartidores y derivadores.
✔️ Compensación de pérdidas producidas por cableado y elementos de distribución.
✔️ Renovación o ampliación de instalaciones de antena existentes.

⚡ Alimentación directa a 230V

El equipo incorpora alimentación para conexión a la red eléctrica de 230V / 50Hz, evitando la necesidad de utilizar una fuente de alimentación externa independiente.

✔️ Alimentación: 230V / 50Hz.
✔️ Consumo indicado en el equipo: 6 VA.
✔️ Indicador luminoso de funcionamiento.

⚙️ Especificaciones técnicas

Tipo: Amplificador de TV de banda ancha
Aplicación: Instalaciones colectivas pequeñas y medianas
Banda de frecuencia: 47-790 MHz
Ganancia regulable: 14-34 dB
Ajuste de pendiente: hasta 18 dB
Nivel máximo de salida: 117 dBµV
Figura de ruido: < 6 dB
Pérdida de retorno: > 14 dB
Impedancia: 75 Ω
Conector de prueba: TEST -30 dB
Alimentación: 230V / 50Hz
Consumo: 6 VA
Ajustes: Ganancia y pendiente

🔧 Ideal para...

✔️ Amplificar una señal de antena antes de distribuirla.
✔️ Compensar pérdidas ocasionadas por cables, repartidores y derivadores.
✔️ Ajustar el nivel de señal en instalaciones con varios puntos de TV.
✔️ Instalaciones profesionales o domésticas que necesiten ganancia regulable.

⚠️ Aviso importante

Un amplificador no genera señal de televisión ni sustituye una recepción deficiente de la antena. Para obtener un funcionamiento correcto debe existir una señal de entrada con calidad suficiente.

Una amplificación excesiva también puede perjudicar la recepción. Por ello, se recomienda regular la ganancia y la pendiente según las características reales de la instalación y, cuando sea necesario, comprobar los niveles con un medidor adecuado.

Este amplificador de banda ancha regulable hasta 34 dB ofrece una solución versátil para mejorar la distribución de señal de TV en instalaciones colectivas pequeñas y medianas, con controles independientes de ganancia y pendiente y una práctica salida de prueba TEST -30 dB.
